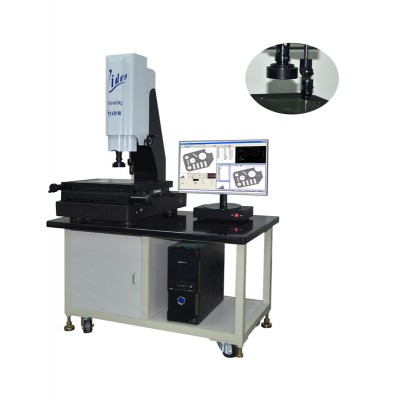

2.5次元影像测量仪

●儀器用途：



自動二次元影像測量儀是集光、機、電、計算機圖像技術於一體的新型高精度、高科技精密測量儀器。主要適用於電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業。



●儀器特點：



1. 高精度花崗石結構



2. 三軸搖杆控制,工件編程後可自動執行測量



3. 可將工件CAD生成DXF文檔轉換為CNC編程程序,執行自動測量



4. 鏡頭可依CNC編程自動變換倍率及自動對焦



5. LED燈光可依CNC編程自動變換亮度,避免因光線變化而造成測量誤差



6.  測量結果可設上下限管制,OK或NG會以綠 色或紅色顯示



7. 光學尺精度0.001mm



8. Zoom Lens (倍率):10X~100X or 30X~180X



9.  操作方式: 程式制制CNC



10. 自帶SPC,可提供CPK值供參考



11. 影像自動尋邊,避免視覺誤差,透過探針可測 量工件高度



12. 自動生成WORD/EXCEL報表並可自定報 表格式,自動將測量結果導入



13.提供各類精密零件之幾何尺寸量測、公差 計算、圖形顯示,量測之數據可存檔並隨時 呼出計算



14. 中文、英文操作環境



15. 客戶化訂制機型(Any Type / Any Function)
